恢復出廠設置常用方法

　　00-02=9恢復基底頻率為50HZ;設置完成后面板上顯示的F值為50，比較常用的參數01-00、01-01的值也恢復到50

　　00-02=10恢復基底頻率為60HZ;設置完成后面板上顯示的F值為60，比較常用的參數01-00、01-01的值也恢復到60

　　參數加密的解鎖方法

　　00-07=9999連續按兩次enter按鍵，此設定后所有參數都會恢復出廠設置

　　頻率是否記憶選擇參數設置

　　11-00系統控制參數的bit7：頻率記憶選擇

　　a)bit7=0，頻率記憶，變頻器斷電再送電后，顯示頻率為斷電前記憶的頻率命令(默認為此設置)

　　b)bit7=1，頻率不記憶，變頻器斷電再送電后，顯示頻率為 0.00Hz

　　散熱風扇動作模式

　　參數07-19決定散熱風扇的動作模式

　　a)參數若設定為 0，變頻器送電后散熱風扇即刻運轉

　　b)參數若設定為 1，在變頻器運轉時運轉，在停止運轉1min后散熱風扇停止

　　c)參數若設定為 2，在變頻器運轉時運轉，在停止運轉后散熱風扇便即刻停止

　　d)參數若設定為 3，當IGBT或電容的溫度高于60℃時，散熱風扇即會運轉;當IGBT或電容溫度低于40oC且變頻器停止運轉時，散熱風扇便會停止

　　如何在面板顯示電機轉速

　　00-04(多功能顯示選擇)=7：顯示電機速度，以rpm 為單位;按MODE鍵切換顯示畫面，左邊有小寫字母r的畫面即為電機轉速顯示;如果要開機就顯示電機轉速，另外再設置00-03(開機顯示畫面選擇)=2

　　設定參數與數字操作器KPC-CC01連接

　　MS300 默認通訊格式為ASCII 9600, 7, N, 2

　　KPC-CC01 默認通訊格式為RTU 19200, 8, N, 2

　　因此需設定Pr.09.00=1，09.01=19.2，09.04=13

　　頻率指令來源 00-20 設置為 PID 控制器之后如何改成其他控制權

　　00-20 改9(PID控制器)后 08-65會自動被改成1，要手動把08-65改成0(由參數命令)，00-20才能被更改

　　關于累計運轉瓦數含義&計算方式

　　只要變頻器運轉，便開始累計電機消耗功率

　　變頻器斷電再上電后，累計消耗功率不會被清除;若要清除累計消耗功率，可將參數 00-02 設定值 5，便可清除為 0

　　如何計算：

　　a)每秒鐘累計電機運轉總瓦數=參數 05-27 x 65536 + 參數 05-26

　　舉例：當參數 05-26=2548.1，參數 05-27=15.2 時，其每秒鐘累計電機運轉總瓦特數即是 15.2 x 65536 + 2548.1= 996147.2 + 2548.1 = 998695.3

　　b)每小時累計電機運轉總千瓦數=參數 05-30 x 65536 + 參數 05-29

　　舉例：當參數 05-29=3361.4，參數 05-30=11.2 時，其每小時累計電機運轉總千瓦特數即是 11.2 x 65536 + 3361.4= 734003.2 + 3361.4 = 737364.6

　　AUTO、HAND 操作模式說明

　　兩種模式可以通過外部多功能輸入端子進行切換選擇，默認是在AUTO模式下。

　　AUTO模式對應的頻率命令來源參數00-20，運轉控制來源參數00-21

　　HAND模式對應的頻率命令來源參數00-30，運轉控制來源參數00-31

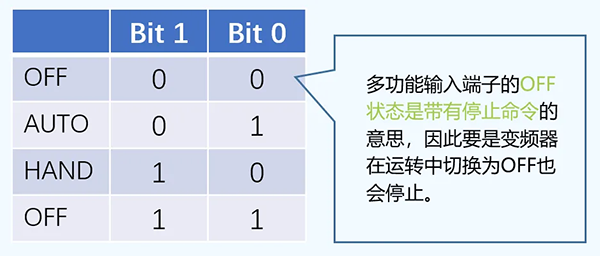

　　對應的多功能輸入端子的功能設置為：41：HAND切換;42：AUTO切換。多功能輸入端子導通狀態和AUTO/HAND模式的對應關系如下所示：

　　零速模式參數設置說明

　　當變頻器的頻率命令< 最低頻率(Fmin，參數 01-07、01-41)時即為零速模式。變頻器會依參數01-34(零速模式選擇)的設置進行動作：

　　a)設定為0(輸出等待)時，變頻器會進入等待狀態 (U、V、W 無電壓輸出);此時變頻器的狀態：RUN燈亮，STOP燈閃爍

　　b)設定為1(零速運轉) 時，V/F、FOC Sensorless 和SVC 模式下，以最低電壓 (Vmin，參數01-08、01-42)  執行直流制動。VFPG 模式下，執行零速運轉

　　c)設定為2(最低頻率)時，V/F、VFPG、SVC 和FOC Sensorless 模式下，變頻器會依最低頻率 (參數01-07、01-41) 和最低電壓 (參數01-08、01-42) 的設定值執行運轉

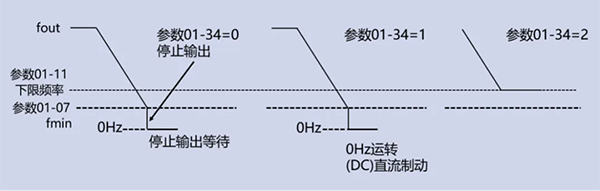

　　圖示說明：在VF、VFPG、SVC和 FOC Sensorless模式下動作情況

　　a)參數01-11 下限頻率 > 參數01-07最低頻率

　　b)參數01-11 下限頻率 < 參數01-07 最低頻率
